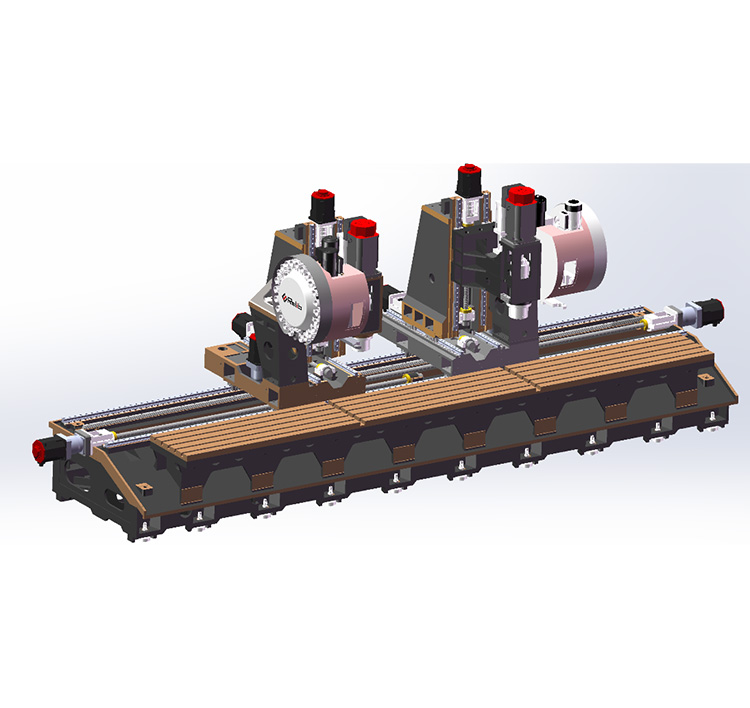

动柱式双主轴型材加工中心光机

机器型号

单位

GBC-4500MD

GBC-6500MD

行程

X1/Y1/Z1轴

X2/Y2/Z2轴

mm

4500/550/550

6500/550/550

工作台

尺寸

mm

4700×550

6700×550

最大载荷

Kg/m²

1600

2000

T型槽

mm

5×100-18

快速移动速度

丝杆

m/min

Y1/Z1&Y2/Z2:30

齿轮齿条

-

X1&X2:60

X轴减速机齿比

-

1：10

主轴端面至工作台面距离

mm

150-700

两主轴中心距离

mm

1000-4500

1000-6500

主轴规格

主轴类型

-

机械主轴

主轴锥孔

-

BT40

主轴最大速度

rpm

12000

主轴外径

mm

150

联接方式

-

直联

滚珠丝杆

直径/导程

mm

Y/Z: 40/12

线轨规格

类型

-

滚珠

线轨宽度

mm

X: 45，Y/Z: 35

导轨/滑块数量

PCS

X：2/6 ，Y/Z：2/4

定位精度

mm

0.03

0.05

重复定位精度

mm

±0.01/500mm

机床重量

Kg

10500

14500

机床外型尺寸（长×宽×高）

mm

6450×2000×2300

8500×2000×2300
